Hangzhou Evershine Pneumatic Import & Export Co., Ltd. on yksi johtavista pneumaattisten solenoidiventtiilien 24vdc valmistajista ja toimittajista Kiinassa. Runsaalla kokemuksella olemme sitoutuneet tarjoamaan korkealaatuisia pneumaattisia komponentteja maailmanlaajuisille asiakkaille. Tervetuloa tukkumyyntiin räätälöityyn pneumaattiseen solenoidiventtiiliin 24vdc tehtaaltamme. Myös OEM-palvelu on saatavilla.
4V-sarjaa, jossa on 24 V DC-käämi, kutsutaan pneumaattiseksi solenoidiventtiiliksi matalajännitteisille ohjausjärjestelmille. Se tarjoaa saman luotettavan suuntasäädön kuin vakioventtiilimme, mutta 24 V DC-solenoidilla, joka integroituu saumattomasti PLC:iden, teollisuusohjaimien ja akku{5}}taustajärjestelmien kanssa. Liitä se 24 V:n syöttöön, anna signaalin ja anna sen tehdä työnsä: ohjaa ilmaa tarkalleen minne sen täytyy mennä, milloin sen pitää mennä sinne.
Kun se on asennettu ja kytketty ohjausjärjestelmääsi, sinun tuskin tarvitsee ajatella sitä. Pienitehoinen-käämi kuluttaa vain 2,8 W - 3,0 W (sarjasta riippuen), mikä pitää ohjauskaappisi viileänä ja energiakustannukset alhaisina. IP65-suojaus pitää pölyn ja kosteuden poissa. Ei jännitteen muunnosongelmia. Ei ylikuumenevia kierukoita. Ei yhteensopivuusongelmia.
Saatavana useissa kokoonpanoissa ohjaustarpeidesi mukaan:
5/2 Way Single Coil(4V110 / 4V210 / 4V310 / 4V410) – jousipalautus, ihanteellinen yksinkertaisiin pidennys/sisäänvetämiseen
5/2 Way Double Coil(4V120 / 4V220 / 4V320 / 4V420) - muistitoiminnolla, säilyttää asennon tehokatkon jälkeen
5/3 Way Double Coil(4V130C/E/P / 4V230C/E/P / 4V330C/E/P / 4V430C/E/P) – kolme keskiasentovaihtoehtoa: suljettu, pakokaasu tai paine
Tuotteen esittely

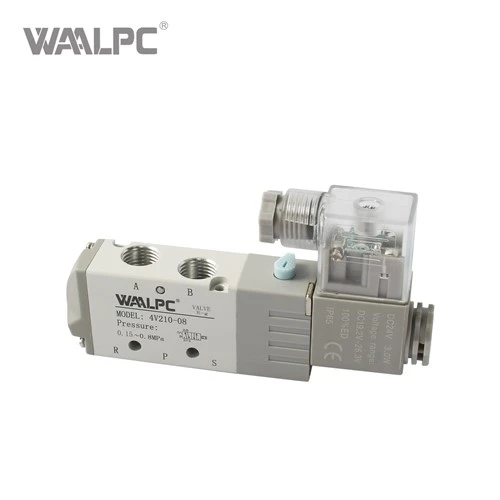

Pneumaattinen solenoidiventtiili 24Vdc – 4V sarjan 24V suuntasäätöventtiilion suunniteltu ratkaisemaan hyvin todellinen ongelma, jonka näemme jatkuvasti nykyaikaisissa ohjauspaneeleissa – tarve luotettavalle, matalajännitteiselle{0}}pneumaattiselle ohjaukselle, joka integroituu helposti nykypäivän automaatiojärjestelmiin.
4V-sarja ja 24V DC-käämi selviävät tästä. Se ottaa 24 V DC ohjaussignaalisi ja muuntaa sen tarkaksi pneumaattiseksi toiminnaksi – siirtää keloja nopeasti ja luotettavasti paineilman ohjaamiseksi oikeaan porttiin. Olemme pitäneet suunnittelun yksinkertaisena ja kestävänä – alumiiniseoksesta valmistettu runko, sisäinen ohjaustoiminto ja 24 V:n tasavirtakela, joka kuluttaa vain vähän virtaa. IP65-suojaus pitää sen toiminnassa luotettavasti vaativissa teollisuusympäristöissä.
Olitpa sitten rakentamassa uutta ohjauspaneelia, päivittämässä olemassa olevaa järjestelmää tai integroitamassa PLC:tä, tämä pneumaattinen magneettiventtiili 24 VDC antaa sinulle yhden huolen vähemmän. Kytke se 24 V syöttöön, lähetä signaali ja anna sen siirtyä – siinä on idea.
Mitä laatikon sisällä on
4V-sarjan pneumaattinen solenoidiventtiili 24Vdc on varustettu 24V DC-solenoidikelalla, joka käyttää vain 2,8-3,0 W tehoa – pitää ohjausjärjestelmän tehokkaana ja komponentit viileinä. Alumiiniseosrunko on kevyt mutta kestävä, ja se kestää vuosia teollista käyttöä. Sisäisesti se käyttää liukuvaa kelarakennetta ja erityistä tiivistystekniikkaa, joka tarjoaa nollavuotoja ja herkän vasteen.
Valitse kolmesta venttiilityypistä:
5/2 Way Single Coil: Jousipalautus, palautuu alkuperäiseen asentoonsa, kun virta katkaistaan – täydellinen yksi-toimisille sylintereille tai yksinkertaisille kaksi{1}}toimisille sovelluksille
5/2 Way Double Coil: Muistitoiminto – pysyy paikoillaan jopa tehokatkon jälkeen, ihanteellinen sovelluksiin, jotka vaativat asennon säilyttämistä
5/3 Way Double Coil: Kolme keskiasentotoimintoa – C (suljettu), E (pakokaasu) tai P (paine) – mahdollistavat tarkan keski{0}-asennon ohjauksen kaksitoimisille-sylintereille
Porttien koot vaihtelevat G1/8 - G1/2 koko sarjassa, tehokkaat poikkipinta-alat 8,6 mm² - 50 mm². 24 V DC -käämi hyväksyy ±10 % jännitteen vaihtelun, mikä antaa sinulle joustavuutta ohjausjärjestelmän suunnittelussa.
Miksi se erottuu
Asiakkailtamme kuullaan yhä uudelleen, kuinka paljon he arvostavat tämän pneumaattisen 24 Vdc magneettiventtiilin pientä virrankulutusta. Vain 2,8–3,0 W:n teholla se pitää lämmön kertymisen minimissä – ei ylikuumenevia kierukoita, ei hukattua energiaa, ei ylimitoitettuja virtalähteitä.
24 V DC -yhteensopivuus on toinen iso plussa. Jos olet joskus joutunut käsittelemään sekajännitejärjestelmiä – 110 V AC täällä, 24 V DC siellä – näet arvon tästä. Tämä venttiili toimii samalla 24 V DC:llä, joka antaa virtaa PLC:ille ja antureille, mikä yksinkertaistaa ohjauspaneelin suunnittelua. Ei releitä, ei jännitemuuntajia, ei ylimääräisiä komponentteja – vain suora yhteys.
Ja IP65-suojausluokitus? Tämä tarkoittaa, että tämä pneumaattinen solenoidiventtiili 24 VDC jatkaa toimintaansa myös pölyisissä tai märissä ympäristöissä – ei huolta kosteuden sisäänpääsystä tai pölykontaminaatiosta, joka vaikuttaa suorituskykyyn.
Manuaalinen ohitus on yksinkertainen painike{0}}, jonka avulla voit vaihtaa venttiiliä manuaalisesti asennuksen tai vianetsinnän aikana – virtaa ei tarvita. Tämä säästää aikaa asennuksen aikana ja tekee diagnosoinnista helppoa.
Mitä se tarkoittaa ohjauspaneelillesi
Puhutaan käytännön tuloksista. Kun käytät pneumaattista solenoidiventtiiliä 24 VDC, hyviä asioita tapahtuu.
Ohjauspaneelisi pysyy viileänä – alhainen virrankulutus tarkoittaa vähemmän lämpöä, mikä tarkoittaa pienempiä koteloita ja alhaisempia jäähdytyskustannuksia. PLC:si integroituu suoraan – ei releitä, ei jännitemuuntajia, ei ylimääräisiä komponentteja. Järjestelmäsi pysyy luotettavana – 24 V DC-käämi on immuuni AC-järjestelmiä vaivaaville jännitteen putoamisille ja ylijännitteille.
Yksinkertaistat varaosavarastoasi – yksi jännite koko ohjausjärjestelmässäsi. Lyhennät asennusaikaa – vähemmän komponentteja johdetaan, vähemmän asioita menee pieleen. Ja huoltotiimisi käyttää vähemmän aikaa jännitteeseen liittyvien ongelmien vianetsintään.
Vaihdat vähemmän venttiilejä, koska ne kestävät pidempään – erityinen puolan käsittely vähentää kitkaa ja tarjoaa yli 15 miljoonan käyttöjakson. Käsittelet vähemmän suunnittelemattomia pysähdyksiä ja tuotantosi jatkuu sujuvasti.
Reaalilukujen taustalla
Emme vain esitä väitteitä – testaamme nämä venttiilit kunnolla.
4V-sarjan pneumaattinen solenoidiventtiili 24Vdc on rakennettu kestämään 0,15–0,8 MPa:n työpainealuetta 1,2 MPa:n painepaineella, mikä antaa sinulle vankan turvamarginaalin. Käyttölämpötila-alue on -20 asteesta 70 asteeseen, ja se kattaa käytännössä kaikki teollisuusympäristöt sisätiloissa.
24 V DC käämi kuluttaa vain 2,8 W (4V110-sarja) tai 3,0 W (4V210/4V310-sarja), jännitetoleranssilla ±10%. Tehokkaat poikkipinta-alat vaihtelevat 8,6 mm²:stä (Cv=0.51) aina 50 mm²:iin (Cv=2.79) koko sarjassa, mikä tarjoaa sovellukseesi sopivan virtauskapasiteetin. Maksimikäyttötaajuus saavuttaa jopa 5 sykliä sekunnissa (tai 4 sykliä sekunnissa 4V310:ssä).
Nämä ovat todistettuja, kentällä{0}}testattuja määrityksiä. 4V-sarja 24V DC-käämeillä on asennettu tuhansiin ohjauspaneeleihin ympäri maailmaa – toimivat luotettavasti pakkauslinjoilla, kokoonpanoasemilla, robottisoluissa ja muissa.
Teknisten tietojen taulukko
|
Parametri |
4V110-24VDC |
4V210-24VDC |
4V310-24VDC |
4V410-24VDC |
|
Työväline |
Suodatettu ilma (40μm) |
Suodatettu ilma (40μm) |
Suodatettu ilma (40μm) |
Suodatettu ilma (40μm) |
|
Portin koko |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Kelan jännite |
24V DC |
24V DC |
24V DC |
24V DC |
|
Virrankulutus |
2.8W |
3.0W |
3.0W |
3.0W* |
|
Jännitteen toleranssi |
±10% |
±10% |
±10% |
±10% |
|
Tehollinen alue (5/2) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
50,0 mm² (Cv=2.79)* |
|
Tehollinen alue (5/3) |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv=1.77)* |
|
Työpaine |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
|
Todistuspaine |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Käyttölämpötila |
-20-70 astetta |
-20-70 astetta |
-20-70 astetta |
-20-70 astetta |
|
Max. Taajuus (5/2) |
5 sykliä/sek |
5 sykliä/sek |
4 sykliä/sek |
3 sykliä/s* |
|
Max. Taajuus (5/3) |
3 sykliä/sek |
3 sykliä/sek |
3 sykliä/sek |
2 sykliä/s* |
|
Suojausluokitus |
IP65 |
IP65 |
IP65 |
IP65 |
|
Rungon materiaali |
Alumiiniseos |
Alumiiniseos |
Alumiiniseos |
Alumiiniseos |
|
Paino (yksi kela) |
120g |
220g |
310g |
- |
|
Paino (kaksoiskela 5/2) |
175g |
320g |
400g |
- |
|
Paino (kaksoiskela 5/3) |
252g |
360g |
450g |
- |
Tuotevideo
Tässä on nopea esittely – asennus, käyttö ja todellinen{0}}maailman sovellusesimerkki, jotta voit nähdä tämän pneumaattisen 24 VDC:n solenoidiventtiilin toiminnassa.
Asennus- ja huoltovinkkejä – muutamia asioita, joita olemme oppineet kentältä
Olemme nähneet näiden venttiilien asennettuna kaikenlaisiin sovelluksiin, ja olemme poimineet muutamia käytännön vinkkejä matkan varrella:
- Kiinnitä se turvallisesti.Käytä venttiilin rungon kiinnitysreikiä – tärinä voi vaikuttaa kelan liikkeeseen, jos venttiiliä ei ole kiinnitetty kunnolla.
- Suodata ilmasi.Käytä 40 μm:n tai hienompaa suodatinta vastavirtaan – saastunut ilma on suurin syy venttiilin epäonnistumiseen.
- Tarkista jännite.Varmista, että syöttöjännite on vakaa 24 V DC – ±10 %:n ulkopuolella oleva jännite voi vaikuttaa vaihtamiskykyyn.
- Käytä manuaalista ohitusta asennuksen aikana.Painike{0}}manuaalinen ohitus antaa sinun testata pneumaattista piiriäsi ilman virtaa – kätevä ominaisuus asennuksen ja vianetsinnän aikana.
- Vaihda kelat tarvittaessa.Patterit ovat vaihdettavissa – koko venttiiliä ei tarvitse vaihtaa, jos kela epäonnistuu.
- Pidä ohjauspaneelisi viileänä.Alhainen 2,8–3,0 W virrankulutus auttaa, mutta hyvä ilmanvaihto ei koskaan haittaa.
Siinä se – muutamalla yksinkertaisella tavalla 24 VDC:n pneumaattinen solenoidiventtiili pysyy{1}}vapaana pitkään.
FAQ – Kysymyksiä, joita meiltä kysytään jatkuvasti
Q1: Mitä jännitettä tämä venttiili käyttää?
V: Tämä on 24 V DC venttiili – se toimii tavallisella 24 V DC teholla, samalla jännitteellä, jota useimmat PLC:t ja teollisuusohjaimet käyttävät.
Q2: Mikä on virrankulutus?
V: 24 V DC käämi kuluttaa vain 2,8 W (4V110-sarja) tai 3,0 W (4V210/4V310-sarja), mikä pitää lämmön kertymisen minimissä ja alentaa energiakustannuksia.
Q3: Voinko käyttää tätä venttiiliä PLC:n kanssa?
V: Kyllä. 24 V DC käämi on suunniteltu suoraan kytkettäväksi PLC-lähtöihin, relelähtöihin ja muihin vakiomuotoisiin 24 V DC -ohjaussignaaleihin – jännitteenmuuntajaa ei tarvita.
Q4: Mitä eroa on 5/2- ja 5/3-suuntaisella?
V: 5/2-tieventtiilissä on kaksi asentoa ja viisi porttia – sitä käytetään kaksitoimisten sylintereiden ulos-/sisäänvetämiseen. 5/3-tieventtiilillä on kolme asentoa – se lisää keskiasennon (kiinni, pakokaasu tai paine) sovelluksissa, jotka vaativat keski-pysäytyksen.
Q5: Mitä porttikokoja on saatavana?
V: G1/8, G1/4, G3/8 ja G1/2 ovat saatavilla kaikissa sarjassa.
Q6: Onko kela vaihdettavissa?
V: Kyllä – patteri on vaihdettava komponentti, joten sinun ei tarvitse vaihtaa koko venttiiliä, jos kela epäonnistuu.
