Hangzhou Evershine Pneumatic Import & Export Co., Ltd. on yksi johtavista pneumaattisten ilmamagneettiventtiilien valmistajista ja toimittajista Kiinassa. Runsaalla kokemuksella olemme sitoutuneet tarjoamaan korkealaatuisia pneumaattisia komponentteja maailmanlaajuisille asiakkaille. Tervetuloa tukkumyyntiin räätälöityyn pneumaattiseen ilmasolenoidiventtiiliin tehtaaltamme. Myös OEM-palvelu on saatavilla.
Tuotteen esittely

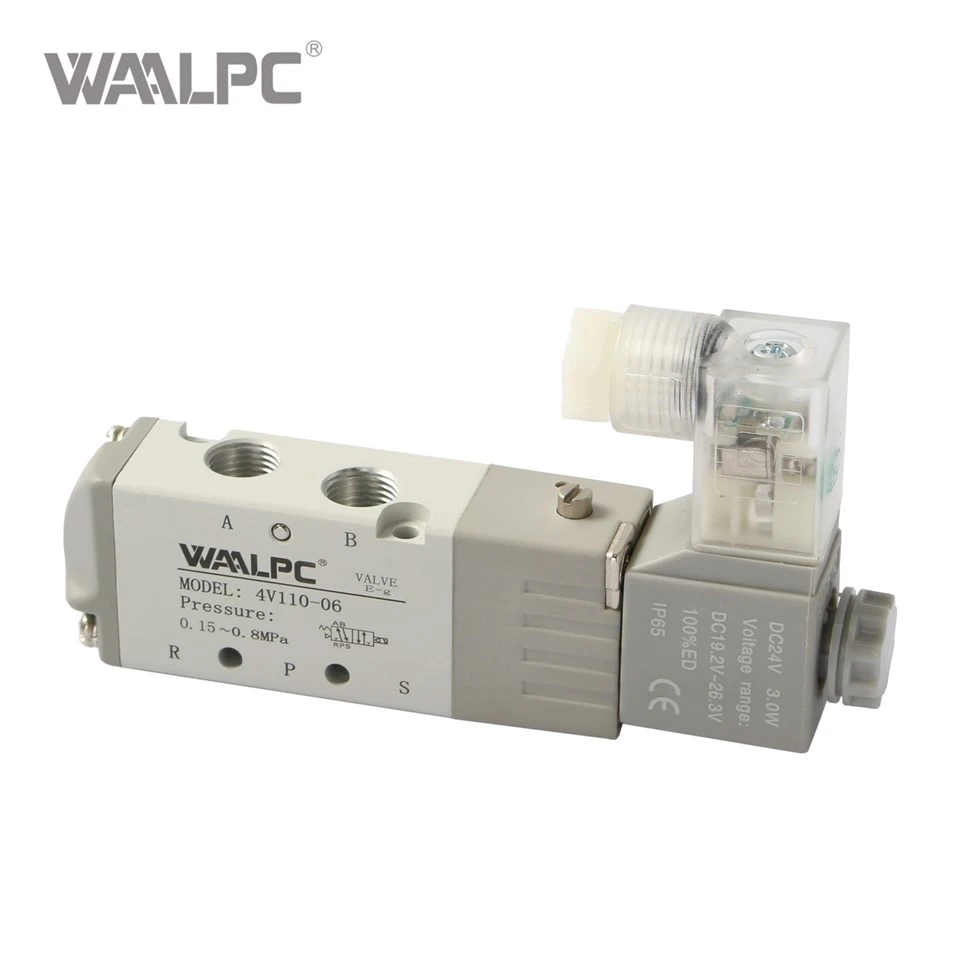

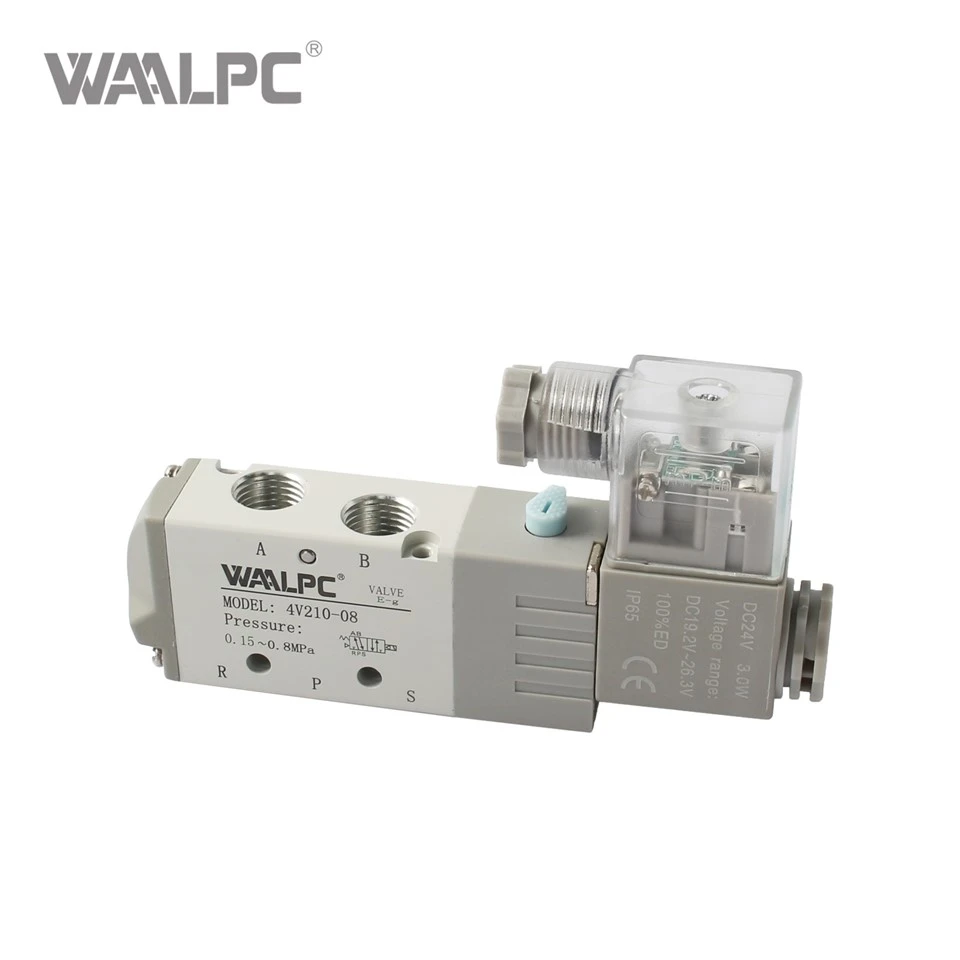

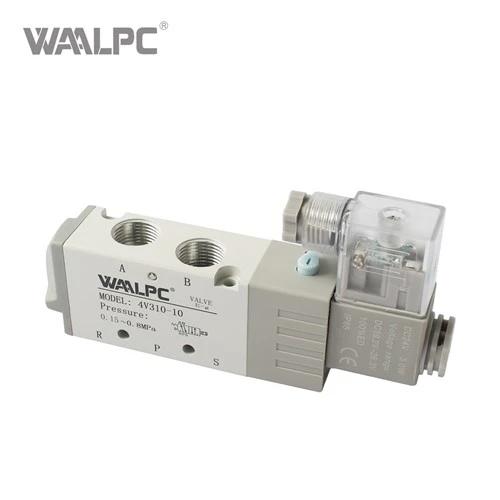

WAALPneumaattinen solenoidiventtiilion suunniteltu täyttämään erilaisia piirivaatimuksia - yksinkertaisesta päälle/pois-ohjauksesta monimutkaiseen keskiasennon-pysäykseen. 3V-sarja tarjoaa suoratoimiset 3/2-tieventtiilit yksi-toimisille sylintereille, kun taas 4V-sarja tarjoaa 5/2- ja 5/3-tieventtiilit kaksitoimisille-sylintereille. Yksi tuoteperhe, useita sovelluksia - mikä on tehokasta varastonhallintaa.
Mitä laatikon sisällä on

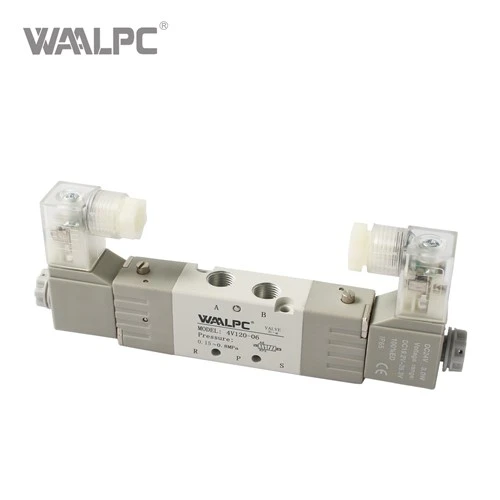

Saatavana useissa eri kokoonpanoissa: 3/2-tie (3V-sarja) yksitoimisella -sylinterin ohjauksella; 5/2-tie yksikela (jousipalautus); 5/2-tie kaksoiskela (muistitoiminto); ja 5/3-tiekaksoiskäämi, jossa on kolme keskivaihtoehtoa - suljettu (C), pakokaasu (E) tai paine (P). Porttien koot vaihtelevat M5:stä ja G1/8:sta G1/2:een, tehokkaat poikkipinta-alat 5,5–50,0 mm². Jännitevaihtoehdot: DC12V, DC24V, AC110V, AC220V.
Miksi se erottuu
Monipuolisuus on tärkein etu. Saatavilla on useita venttiilityyppejä ja porttikokoja, joten voit standardoida yhden venttiiliperheen koko laitoksessasi. 3V-sarjan suoratoimiset-venttiilit käsittelevät sovelluksia, joissa ohjauspainetta ei ehkä ole saatavilla. Manuaalisen ohituksen avulla voit testata virtapiirejä ilman virtaa asennuksen aikana. IP65-suojaus pitää sen toiminnassa pölyisissä tai märissä ympäristöissä.
Mitä se tarkoittaa myymälässäsi
Sylinterisi liikkuvat juuri silloin kun niiden kuuluukin liikkua. Toimilaitteet reagoivat tarkasti. Tuotantosi pysyy aikataulussa. Yksinkertaistat varaosavaraston - yksi venttiiliperhe kattaa useita piirikokoonpanoja. Vähennät koulutusaikaa - huoltotiimisi oppii yhden tuotelinjan. Saat tasaisen suorituskyvyn koko tehtaallasi.
Reaalilukujen taustalla
Käyttöpaine: 0,15–0,8 MPa (0–0,8 MPa 3 V:n suora{5}}vaikutukselle).
Varoituspaine: 1,2 MPa.
Käyttölämpötila: -20 astetta - 70 astetta.
Tehokkaat poikkipinta-alat: jopa 50,0 mm².
Maksimitaajuus: jopa 5 jaksoa/s 4V-sarjassa, jopa 10 jaksoa/s 3V-sarjassa.
Käyttöikä: yli 15 miljoonaa jaksoa 4V-sarjassa, 5 miljoonaa jaksoa 3V-sarjassa.
Teknisten tietojen taulukko
|
Parametri |
3V1-sarja |
4V110 sarja |
4V210-sarja |
4V310-sarja |
4V410-sarja |
|
Työväline |
Suodatettu ilma (40μm) |
Suodatettu ilma (40μm) |
Suodatettu ilma (40μm) |
Suodatettu ilma (40μm) |
Suodatettu ilma (40μm) |
|
Portin koko |
M5 / G1/8 |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Venttiilin tyyppi |
3/2 tapa |
5/2, 5/3 |
5/2, 5/3 |
5/2, 5/3 |
5/2, 5/3 |
|
Tehollinen alue (5/2) |
1,2 mm (virtausaukko) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
50,0 mm² (Cv=2.79)* |
|
Tehollinen alue (5/3) |
- |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv=1.77)* |
|
Aktivointityyppi |
Suora{0}}näyttelijä |
Sisäinen pilotti |
Sisäinen pilotti |
Sisäinen pilotti |
Sisäinen pilotti |
|
Työpaine |
0-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
|
Todistuspaine |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Käyttölämpötila |
-20-70 astetta |
-20-70 astetta |
-20-70 astetta |
-20-70 astetta |
-20-70 astetta |
|
Max. Taajuus |
10 sykliä/sek |
5 sykliä/sek |
5 sykliä/sek |
4 sykliä/sek |
3 sykliä/s* |
|
Kelavirta (DC24V) |
2.0W |
2.8W |
3.0W |
3.0W |
3.0W* |
|
Kelavirta (AC220V) |
2.5VA |
3,5 VA |
4.5VA |
4.5VA |
4,5 VA* |
|
Suojausluokitus |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
|
Rungon materiaali |
Alumiiniseos |
Alumiiniseos |
Alumiiniseos |
Alumiiniseos |
Alumiiniseos |
|
Paino |
80g (3V1) |
120–252g |
220–360g |
310–450g |
- |
Tuotevideo
Asennus- ja huoltovinkkejä
- Yhdistä venttiilityyppi piiriisi.Käytä 3/2-suuntaista yksi-toimisille sylintereille, 5/2-suuntainen kaksitoimisille-sylintereille ja 5/3-suuntainen, kun tarvitset keski-asennon ohjausta.
- Kiinnitä se turvallisesti.Käytä venttiilin rungon kiinnitysreikiä - tärinä voi vaikuttaa kelan liikkeeseen.
- Suodata ilmasi.Käytä 40 μm:n tai hienompaa suodatinta ennen - saastunut ilma on ykkössyy venttiilin epäonnistumiseen.
- Käytä manuaalista ohitusta asennuksen aikana.Testaa piirisi kytkemättä virtaa - kätevä ominaisuus asennuksen ja vianetsinnän aikana.
- Vaihda kelat tarvittaessa.Patterit ovat vaihdettavissa - koko venttiiliä ei tarvitse vaihtaa, jos kela epäonnistuu.
FAQ – Kysymyksiä, joita meiltä kysytään jatkuvasti
K: Milloin minun pitäisi käyttää 3/2-tieventtiiliä?
V: Yksi-toimisille sylintereille, ilmapuhallussovelluksille tai suurempien venttiilien ohjausohjauksille - se on yksinkertaisin pneumaattinen ohjaus.
K: Mitä eroa on yhden kelan ja kaksoiskelan välillä?
V: Yksi kela (jousipalautus) palaa alkuperäiseen asentoonsa, kun virta katkaistaan. Kaksoiskela (muistitoiminto) pysyy paikoillaan tehokatkon jälkeenkin.
K: Mitä C, E ja P tarkoittavat 5/3-tieventtiileissä?
A: C=Suljettu keskus (kaikki portit tukossa), E=Pakokaasukeskus (molemmat sylinterin portit pakokaasu), P=Painekeskus (molemmat sylinterin portit paineistettu).
K: Mitä jännitevaihtoehtoja on saatavilla?
V: DC12V, DC24V, AC110V, AC220V ovat vakiona. Muut jännitteet saatavilla pyynnöstä.
